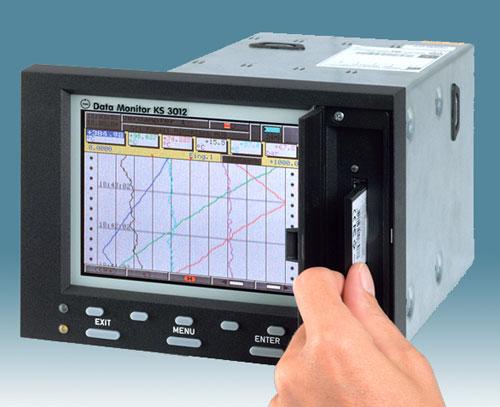

Регистратор, безбумажный самописец (Data Monitor) KS 3012  - это свободно конфигурируемый, управляемый микропроцессором прибор для визуализирования как быстрых, так и медленных технологических процессов, а также для измерения, контроля, оценки и документирования измеренных данных, например, давления, потока, уровня, температуры, величины pH итд. KS 3012 поставляется с 6 или 12 универсальными входами для постоянного тока, напряжения или подключения термоэлемента или без входов в случае применения интерфейса Profibus.

Прибор имеет банк данных, где измеренные данные сохраняются во FLASH - памяти, дополнительно пишутся на компактную FLASH-карточку и отображаются на многоцветном STN дисплее.

Измерение / вход
Регистратор KS 3012 располагает аналоговыми универсальными входами для подключения постоянного напряжения и тока, термоэлементов, резистивных термометров или удаленных датчиков сопротивления. Тип сенсоров и область измерений свободно конфигурируется. Все входы имеют гальваническое разделение посредством применения оптопар. Цикл измерения составляет 125 мс. Вариант исполнения прибора без универсальных входов позволяет подключить до 36 входов посредством интерфейса полевой шины. Опционально, на заказ, возможно подключения модуля с 7 цифровыми входами дополнительно.

Обслуживание / конфигурация
Прибор располагает 8 кнопками на передней панели. Возможно применение пароля для ограничения доступа к системе. Данные конфигурации могут быть записаны на карточку и также прочитаны. С помощью Engineering Tool (опция) с компьютера может быть выполнена конфигурация и выбор одного из 10 языков меню KS 3012. Разумеется, наши заказчики выбирают русский язык.

Software
Software для оценки и измерения сигнала предназначено для визуализирования, анализа, управления и архивирования сохраненных данных. Данные могут быть прочитаны с помощью карточки или коммуникационного сервера PCA (опция) через интерфейсы RS 232/422/485 (опция) или Ethernet (опция). Коммуникационный сервер PCA позволяет выполнять управляемое во времени чтение из RAM сохраненных данных. При этом реализованы следующие функции:

* Данные от различных приборов распознаются и сохраняются банке данных. Комплектное управление производится автоматически, только лишь распознавание задается пользователем вручную.
* Пользователь может в любое время иметь доступ к определенным наборам данных, которые могут различаться посредством опознавания. Дополнительно можно ограничивать оцениваемые временные границы.
* Любые аналоговые и цифровые каналы могут составляться с программным обеспечением дополнительно к новым группам.
* Каждая группа может представляться в отдельном окне. Несколько групп могут показываться параллельно на экране и сравниваться.
* Экспортный фильтр дает возможность экспортировать собранные данные в программы калькуляции, например, в Excel.

Визуализирование
Регистратор KS 3012 располагает многоцветным графическим STN-дисплеем с диагональю 145 мм (5,7”) с разрешением 320 x 240 пикс. Изображение имеет 16 оттенков серого цвета и всего 27 цветов. Прибор имеет 6 визуализируемых групп, каждая из которых имеет 6 аналоговых и 3 цифровых канала. В рамках каждой группы могут быть различные формы отображения, например, вертикальные или горизонтальные диаграммы, нумерованные групповые или единичные изображения, барграф итд. Из диаграмм возможно извлечение данных таким образом, что можно проследить историю процесса, выполнить анализ сохраненных данных. Для каждого канала предусмотрены периодические или внешние отчеты.

Выборочный протокол
В связи с внешним отчетом может быть реализовано выборочное протоколирование. Начало, конец и длительность выборки при этом также протоколируются. Счетчик инкрементирует автоматически номер выборки. Управление выборками возможно посредством цифровых входов или флага Modbus.

Обработка данных
Измеренные значения с периодичностью 125 мс записываются в промежуточную память. Переполнение памяти вызывает сообщение об ошибке. Цикл записи в память и значения могут быть для всех трех рабочих режимов раздельно конфигурироваться. Приоритет режимов выглядит так:

   1. Режим обработки событий (активируется управляющим сигналом).
   2. Временной рабочий режим (включается соответственно запрограммированному алгоритму).
   3. Нормальный рабочий режим (стоит по умолчанию).

Сохраненные в RAM данные регулярно копируются на карточку 32...128 MB, при этом объем RAM пишется по кругу. Каждая запись верифицируется, ошибки устраняются автоматически. При заполнении объема памяти карточки, прибор выдает сигнал. При смене карточки оставшиеся в RAM данные переписываются на новую карточку. В зависимости от конфигурации прибора и размера карточки, памяти достаточно для работы от нескольких дней до нескольких месяцев.

В режиме обработки событий в случае ошибки или тревоги время цикла записи сокращается. Это означает, что при нормальном режиме цикл записи достаточен, чтобы даже определить тенденции развития процесса. Если встречается какое-то особое состояние объекта (событие), которое требует точной записи параметров, то прибор переключается на короткий цикл записи.

Интерфейсы

Текущие данные, то есть аналоговые параметры и цифровые события, а также специальные данные прибора могут быть прочитаны посредством RS 232 (стандарт, передача данных на 15 м), RS 422/RS 485 (опция, передача данных на 1200 м) или Ethernet. Чтение данных происходит в ручном режиме или автоматически по программе. В качестве протокола передачи данных используется Modbus, который позволяет подключить до 24 внешних аналоговых и до 6 внешних цифровых входов.

В исполнении с интерфейсом Profibus-DP, регистратор KS 3012 может функционировать на полевой шине как Slave, при этом можно подключить до 36 внешних аналоговых и до 6 внешних цифровых входов. Скорость трансфера данных 12 MBit/s. С помощью поставляемого в комплекте GSD-генератора (программный инструмент для работы с данными самого прибора) генерируются специфицированные пользователем данные для подключения к полевой шине.

Как опция, на заказ, поставляется исполнение с интерфейсом Ethernet (10BaseT), через который, например, устанавливаются параметры прибора.

Аналоговые входы

Параметрируются по типу сенсоров и области измерений, предназначены для подключения термоэлементов, резистивных термометров, потенциометров, датчиков постоянного напряжения и тока. Разрешение 14 бит. Распознавание дефектов датчиков.

Цифровые входы (опция, на заказ)
7 цифровых входов, макс. 32V, логический "0": -3V...+5V, логическая "1": 12V...30V. Цикл опроса 1 секунда.

Счетчик событий
2 счетчика с макс. 10.000 шагов. Управляющие сигналы, стартовые значения, направление счета, тексты для листа событий свободно конфигурируются. Цикл опроса 1 с.

Выходы
* 1 релейный выход с переключающим контактом (стандарт) 230 V, 3 A
* 1 транзисторный выход (опция, на заказ), Open-Collector макс. 25 V, макс. 100 mA
* 4 релейных выхода с замыкающим или размыкающим контактом (опция, на заказ) 230 V, 3 A
* Выход, как источник напряжения (опция, на заказ), 24 VDC, 50 mA

Общие технические данные
* Напряжение AC 93..263 V или AC/DC 20...30 V
* Мощность 25 VA
* Температура 0...45 °C
* Влияние температуры 0,03 %/ K
* Влажность до 75 % без конденсата
* Фронтальный размер 200 x 144 мм
* Передняя панель из нержавеющей стали (опционально, на заказ)
* Переносное исполнение со специальным корпусом (опционально, на заказ)
* Монтажная глубина 225 мм
* Монтажный размер 138 x 138 мм
* Подключение вставляемыми клеммами
* Интерфейс через SUB-D (9 контактов)
* Ethernet через разъем RJ 45
* Вес 3,5 кг.

Сохранение данных
Данные из RAM и текущее время сохраняются в буфере:

* при использовании литиевой батарейки до 3 лет
* при использовании специального конденсатора (опция, на заказ)

Данные конфигурации хранятся в EEPROM и дополнительно записываются на карточку.
