| № | Название | Об/мин | Момент (Нсм) | Диам муфты (мм) | Длина муфты (мм) | Диам. отверстий (мм) | Назначение / особенности | Фото |
|---|---|---|---|---|---|---|---|---|
| 1 | BKBS 1222 | 10.000 | 15 | 12 | 22 | 3/4/5/6 | Миниатюрная сильфонная муфта из никелированной латуни имеет высокую жесткость на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет достаточную эластичность в аксиальном и радиальном направлениях поэтому хорошо компенсирует недостаточную соосность сопряжённых валов. |  |
| 2 | BKXS 1520 BKXS 1522 BKXS 1525 |
10.000 | 40 | 15 | 20 22 25 |
3/4/5/6 | Малогабаритная сильфонная муфта из нерж. стали с алюминиевыми ступицами выпускается в трёх исполнениях имеет достаточно высокую жесткость на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта хорошо компенсирует недостаточную соосность сопряжённых валов и гасит паразитные колебания. |  |
| 3 | BKXS 2029 BKXS 2035 |
10.000 | 80 | 20 | 29 35 |
4/6/8/10/12 | Малогабаритная сильфонная муфта из нерж. стали с алюминиевыми ступицами выпускается в двух исполнениях имеет достаточно высокую жесткость на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет точную балансировку и низкий момент инерции хорошо компенсирует несоосность валов и гасит паразитные колебания. |  |
| 4 | BKXS 1924 BKXS 2526 |
10.000 | 80 200 |
19 25 |
24 26 |
4/5/6/8/10 6/8/10/12/14/16 |
Малогабаритная сильфонная муфта из нерж. стали с алюминиевыми ступицами выпускается в двух исполнениях имеет достаточно высокую жесткость на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Диаметр вала до 16 мм. Муфта имеет точную балансировку и низкий момент инерции хорошо компенсирует несоосность валов и гасит паразитные колебания. |  |
| 5 | BKXK 1622 BKXK 1624 BKXK 1627 |
10.000 | 40 | 16 | 22 24 27 |
3/4/5/6 | Малогабаритная сильфонная муфта из нерж. стали с алюминиевыми ступицами выпускается в двух исполнениях имеет достаточно высокую жесткость на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет точную балансировку и низкий момент инерции хорошо компенсирует несоосность валов и гасит паразитные колебания. |  |
| 6 | BKXK 2129 BKXK 2135 |
10.000 | 80 | 21 | 29 35 |
6/8/10 | Малогабаритная сильфонная муфта из нерж. стали с алюминиевыми ступицами выпускается в двух исполнениях имеет достаточно высокую жесткость на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет точную балансировку и низкий момент инерции хорошо компенсирует несоосность валов и гасит паразитные колебания. |  |
| 7 | BKXK 2429 BKXK 2435 BKXK 3030 |
10.000 | 80 200 |
24 24 30 |
29 35 30 |
6/10/12 6/10/12 10/12/14/16 |
Малогабаритная сильфонная муфта из нерж. стали с алюминиевыми ступицами выпускается в двух исполнениях имеет достаточно высокую жесткость на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет точную балансировку и низкий момент инерции хорошо компенсирует несоосность валов и гасит паразитные колебания. |  |
| 8 | BKNS 1223 BKNS 1730 BKNS 2533 |
10.000 | 13 39 328 |
12 17 25 |
23 31 33 |
2/3/4/6 4/6/8/10 6/8/10/12 |
Миниатюрная сильфонная муфта из никеля с алюминиевыми ступицами выпускается в трёх исполнениях с низкой средней и высокой жесткостью на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет достаточную эластичность в аксиальном и радиальном направлениях поэтому хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств. |  |
| 9 | BKNK 1733 BKNK 2537 |
10.000 | 39 328 |
16 3 25 |
33 37 |
3/4/6 6/8/10/12 |
Миниатюрная сильфонная муфта из никеля с алюминиевыми ступицами выпускается в двух исполнениях с низкой и высокой жесткостью на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет достаточную эластичность в аксиальном и радиальном направлениях поэтому хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств. |  |
| 10 | FKZS 1225 FKZS 1635 FKZS 2650 |
3.000 8.000 |
15 50 150 |
12 16 26 |
25 | 3/4/5/6 4/5/6/8 6/8/10/12 |
Миниатюрная недорогая пружинная (торсионная) муфта выпускается в трёх исполнениях с различной жесткостью на скручивание и обеспечивает безлюфтовую передачу вращающего момента. Муфта имеет достаточную эластичность хорошо компенсирует недостаточную соосность сопряжённых валов. Муфта не имеет подвижных элементов. |  |
| № | Название | Об/мин | Момент (Нсм) | Диам муфты (мм) | Длина муфты (мм) | Диам. отверстий (мм) | Назначение / особенности | Фото |
| 11 | FSXS 2014 FSXS 2016 |
10.000 | 50 | 20 20 |
13 6 16 |
2/4/6 | Малогабаритная мембранная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны из нерж. стали имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. |  |
| 12 | FSXK 2213 FSXK 3019 |
10.000 12.000 |
20 80 |
22 30 |
13 19 |
2/3/4 3/4/5/6/8/10 |
Малогабаритная мембранная муфта выпускается в двух исполнениях и обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны из нерж. стали имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. |  |
| 13 | FSKK 2519 FSKK 2525 |
12.000 | 40 | 25 25 |
19 25 |
6/8/10 6/8/10/12 |
Малогабаритная мембранная муфта с электрически изолированными друг от друга ступицами обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. |  |
| 14 | FSKK 3022 FSKK 3027 |
12.000 | 60 | 30 30 |
22 27 |
6/8/10/12/14 6/8/10/12/14/16 |
Малогабаритная мембранная муфта с электрически изолированными друг от друга ступицами обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Средняя часть модульная позволяет изменять количество элементов. |  |
| 15 | FSXK 3832 FSXK 3850 |
8.000 | 200 | 38 38 |
32 50 |
6/10/12/14 | Малогабаритная цельнометаллическая мембранная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. Средняя часть модульная позволяет изменять количество элементов. |  |
| 16 | KKAS 1500 | 19.000 | 800 1500 2500 |
26 5 | 28 5 | 6/8/10/12 | Малогабаритная силовая разборная муфта с эластичными центральными элементами обеспечивает безлюфтовую синхронную передачу вращающего момента. Идеально подходит для особо ответственного применения. |  |
| 17 | KKAK 1500 | 19.000 | 800 1500 2500 |
26 5 | 28 5 | 6/8/10/12 | Малогабаритная силовая разборная муфта с эластичными центральными элементами обеспечивает безлюфтовую синхронную передачу вращающего момента. Идеально подходит для особо ответственного применения. Муфты в наличии на складе |  |
| 18 | SKPS 1520 SKPS 2224 |
10.000 12.000 |
20 80 |
15 22 |
20 24 |
3/4/5/6 4/6/8/10 |
Пластмассовая недорогая муфта с электрически изолированными друг от друга металлическими ступицами обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. |  |
| 19 | SKPK 2428 | 10.000 | 80 | 24 | 28 | 6/8/10 | Пластмассовая недорогая муфта с электрически изолированными друг от друга металлическими ступицами обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. |  |
| 20 | SKSS 2022 | 8.000 | 200 | 20 | 22 6 | 6/8/10 | Малогабаритная зубчатая самоцентрирующаяся муфта обеспечивает безлюфтовую синхронную передачу вращающего момента. Элементы имеют достаточный зазор и хорошо компенсирует несоосность сопряжённых валов. |  |
| № | Название | Об/мин | Момент (Нсм) | Диам муфты (мм) | Длина муфты (мм) | Диам. отверстий (мм) | Назначение / особенности | Фото |

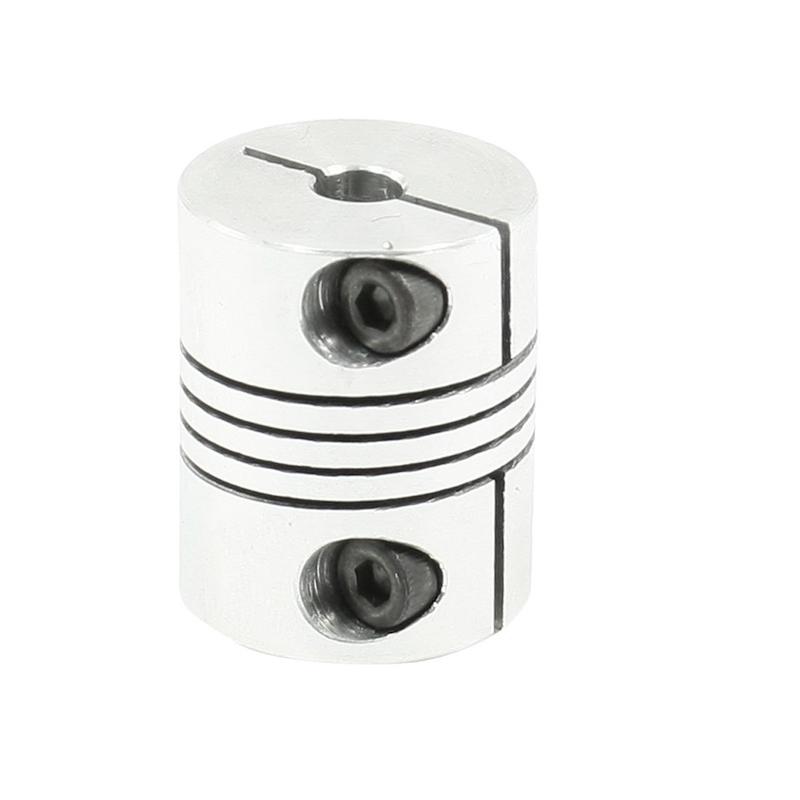

| 21 | WKAS 6508 WKAS 1015 WKAS 1218 |
8.000 | 2 15 25 |
6 5 10 12 |
8 15 18 |
1/2 2/3/4/5 3/4 |
Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 22 | WKAS 1622 WKAS 1922 WKAS 2019 |
8.000 | 40 60 |
16 19 20 |
22 22 19 |
3/4/5/6 4/5/6 5/6/8 |
Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 23 | WKAS 2524 WKAS 2532 |
8.000 | 100 | 25 25 |
24 32 |
6/8/10/12 | Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 24 | WKAS 3030 WKAS 3038 |
8.000 | 150 | 30 30 |
30 38 |
10/12/14 | Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 25 | WKXS 2524 | 8.000 | 200 | 25 | 24 | 8/10 | Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 26 | WKXK 2532 | 6.000 | 200 | 25 | 32 | 6/8/10 | Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 27 | WKAK 1421 WKAK 1625 WKAK 1928 |
6.000 | 50 60 80 |
14 16 19 |
21 25 28 |
2/3/4 3/4/5/6 4/5/6 |
Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. Конструкция ступиц исключает повреждение вала. |  |
| 28 | WKAK 2532 WKAK 3038 |
6.000 | 100 150 |
25 30 |
32 38 |
10/12/14 | Цельноизготовленная однотельная пружинная универсальная муфта обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. Конструкция ступиц исключает повреждение вала. |  |
| 29 | DKPS 2928 DKPS 3835 |
3.000 | 50 150 |
29 38 |
28 35 |
4/6/8/10/12 | Пластмассовая недорогая эластичная муфта с электрически и термически изолированными друг от друга металлическими ступицами обеспечивает безлюфтовую синхронную передачу вращающего момента хорошо гасит колебания всех направлений. Средняя часть имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. |  |
| 30 | DKPS 4848 DKPS 5658 |
3.000 | 200 500 |
48 56 |
48 58 |
/8/10/12/14/16/19 | Пластмассовая недорогая эластичная муфта с электрически и термически изолированными друг от друга металлическими ступицами обеспечивает безлюфтовую синхронную передачу вращающего момента хорошо гасит колебания всех направлений. Средняя часть имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. |  |
| № | Название | Об/мин | Момент (Нсм) | Диам муфты | Длина муфты | Диам. отверстий | Назначение / особенности | Фото |
| 31 | RKSS 2025 RKTS 2025 |
50 40 |
30 120 |
20 | 25 | 4/5/6 | Малогабаритная защитная скользящая муфта обеспечивает синхронную передачу вращающего момента и обеспечивает защиту механического привода от повреждений при превышении заданного значения момента вращения. При превышении момента появляется проскальзывание в муфте. Муфта позволяет выполнять бесступенчатую установку допустимого момента и идеально подходит для измереительных устройств и для особо ответственного применения. |  |
| 32 | RKSK 2020 RKTK 2020 |
50 40 |
30 120 |
20 | 20 | 4/5/6 | Малогабаритная защитная скользящая муфта обеспечивает синхронную передачу вращающего момента и обеспечивает защиту механического привода от повреждений при превышении заданного значения момента вращения. При превышении момента появляется проскальзывание в муфте. Муфта позволяет выполнять бесступенчатую установку допустимого момента и идеально подходит для измереительных устройств и для особо ответственного применения. |  |
| 33 | SKMS 1520 | 12.000 | 20 | 15 | 20 | 3/4/5/6 | Пластмассовая недорогая муфта из усиленного поликарбоната с электрически изолированными друг от друга металлическими ступицами обеспечивает безлюфтовую синхронную передачу вращающего момента. Пружинные мембраны имеют достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. |  |
| № | Название | Об/мин | Момент (Нсм) | Диам муфты | Длина муфты | Диам. отверстий | Назначение / особенности | Фото |
| 36 | W3AK 1014 W3AK 1319 W3AK 1620 |
5.000 | 40 90 150 |
10 13 16 |
14 19 20 |
2/3/4/5/6 | Цельноизготовленная 3-х проходная пружинная универсальная муфта для больших нагрузок обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 37 | W3AK 1923 W3AK 2532 W3AK 3245 |
5.000 | 250 400 600 |
19 25 32 |
23 32 45 |
5/6/8/10/12/14 | Цельноизготовленная 3-х проходная пружинная универсальная муфта для больших нагрузок обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 42 | W6AK 1020 W6AK 1323 W6AK 1625 W6AK 1927 |
5.000 | 100 200 340 530 |
10 13 16 19 |
20 23 25 27 |
2/3/4/5/6/8 | Цельноизготовленная 6-проходная пружинная универсальная муфта для больших нагрузок обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
| 43 | W6AK 2538 W6AK 3258 W6AK 3867 |
5.000 | 1000 1500 2200 |
25 32 38 |
38 58 67 |
8/10/12/14/16/18 | Цельноизготовленная 6-проходная пружинная универсальная муфта для больших нагрузок обеспечивает безлюфтовую синхронную передачу вращающего момента имеет достаточную эластичность и хорошо компенсирует недостаточную соосность сопряжённых валов. Идеально подходит для высокоточных измереительных устройств и для особо ответственного применения. Муфта не имеет подвижных элементов. |  |
