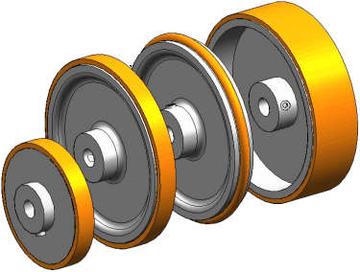

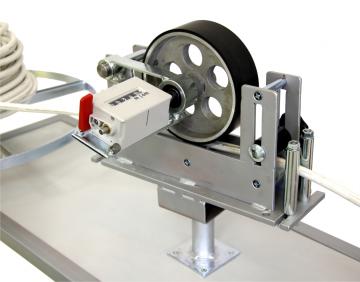

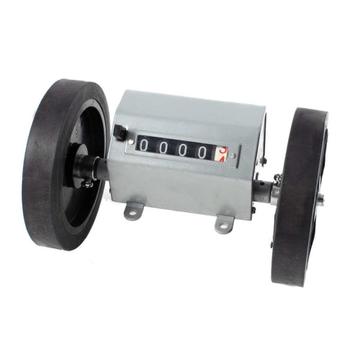

Механические счетчики применяются повсеместно, когда источником сигнала служит механическое перемещение. Счетчики ходов считают возвратно-поступательные движения приводного рычага. Счетчики длины (в метрах) работают, как правило, совместно с мерным колесом, которое катится по измеряемой поверхности.
Счетчики количества оборотов, как правило, реверсивные с прямым приводом. При этом у двух последних типов счетчиков можно применять различные коэффициенты масштабирования, чтобы достичь необходимую пропорциональность показаний. Счетчики с предустановкой выдают сигнал (переключение контакта) при достижении предустановленного значения.
Основные типы счетчиков:
счетчики ходов
счетчики длины (в метрах)
счетчики количества оборотов
счетчики с предустановкой
суммирующие и вычитающие счетчики
реверсивные счетчики

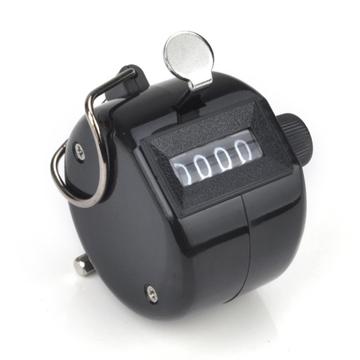

установочные и ручные счетчики
Основные параметры:
роликовый дисплей: 4...7 цифр
размер цифр: 4...7,5 мм.
максимальная скорость до 6000 об/мин / мин
счетчики без сброса показаний или с механическим сбросом
вывод оси: с обеих сторон или только с одной
масштабирование: 1:1 / 1:2 / 1:5 / 1:10 / 1:50 / 2:1 / 5:1
рабочая температура 0 ... +60°C
пластмассовый или металлический корпус
 |
