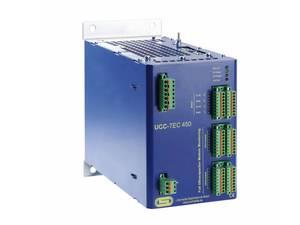

UCC-TEC (Ultra Capacitor Charger) - это зарядное устройство, предназначенное в основном для зарядки модулей ультраконденсаторов. Текущая версия также может заряжать батареи.

Возможны различные варианты подключения отдельных модулей: до пяти модулей с максимальным общим напряжением 450В. Устройство может использоваться в системах, где возникают высокие механические нагрузки и колебания температуры. Поскольку это часть концепции безопасности систем, она имеет дополнительные системы безопасности и диагностические опции. С помощью программного обеспечения для ПК paraTEC-UCC можно параметризировать загрузчик и переключаться между двумя операциями загрузки. Кроме того, с помощью программного обеспечения можно также контролировать загрузчик во время работы.

UCC-TEC имеет следующие особенности:

  • Отличная механическая стабильность
  • Большой диапазон рабочих температур
  • Особый иммунитет к помехам
    2 последовательных интерфейса для подключения ПК (RS485) для обмена данными, параметризации, сервисных функций, удаленного мониторинга и т. Д., А также для дальнейшего подключения к другим UCC
  • Возможно подключение к ПЛК через RS485 или сигнальные контакты
  • Единый мониторинг модулей UC для температуры, обратной полярности и перенапряжения ячейки
  • Измерение производительности и контроль пределов
  • Оптимальная зарядка модулей UC с постоянным током
  • Строп зарядки при перегрузке UC, перегреве и обратной полярности
  • Беспотенциальные контакты реле сигнализации
  • Беспотенциальные сигнальные выходы с открытым коллектором

Номинальное входное напряжение

400 В AC 45 - 65 Гц

Диапазон входного напряжения

340 V – 460 V AC 400 V AC -15 % / + 15%

Номинальный ток

1,7 A AC (Ue=400V AC)

Максимальный пусковой ток

15A / 0,5ms

Коэффициент мощности переменного тока

0,65-0,75 capacitive

Входной сигнал (AC)

2,0-2,5

Номинальное выходное напряжение Un

10 V... 450 V DC

Время зарядки при полной зарядке, макс.

Модули 10F: 5 минут (25 ° C)

Выходной номинальный ток

3,5 А постоянного тока

Ток короткого замыкания

3,5 А постоянного тока

Зарядная характеристика

Постоянный ток 3,5 A DC При снижении номинального напряжения 2,5 A DC

Изменение напряжения при измерении емкости

Un-5,0 / + 4,0 В постоянного тока

Измерение емкости

1-е измерение: при достижении Un
2-е измерение: через 30 минут после 1-го измерения

Дальнейшие измерения каждые 24 часа
(после каждого сбоя питания повторение этой последовательности)

Максимальная потеря мощности в наихудшем случае

185 Вт (Ua = 450 В постоянного тока)
