• RF51A
Внесен в реестр средств измерений
Производитель: ASTECH Angewandte Sensortechnik
Артикул: И-0000262

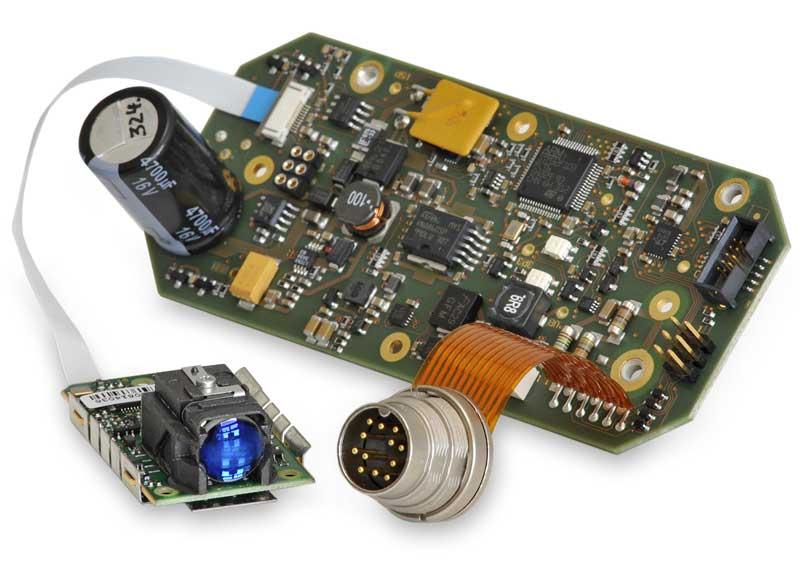

Лазерный дальномер RF51 измеряет с миллиметровой точностью дистанцию до объектов с практически любой поверхностью, в том числе и горячей светящейся поверхностью раскалённых металлов и хорошо работает в условиях яркого освещения, в том числе и на открытом воздухе при солнечном свете. Дальномер RF51 представляет собой аналог дальномера LDM51A Lumos и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.

Лазерный датчик RF51 представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения, в том числе в тяжелых условиях. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. Датчик имеет современные интерфейсы, входы управления, сигнальные и аналоговые выходы.

Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем. Прибор располагает следующими функциями - программируемый вход и выход начала работы, 2 переключающих выхода с произвольно задаваемыми предельными значениями. Индикатор состояния на задней стенке сигнализирует о текущем состоянии прибора. Датчик обеспечивает измерение расстояния с миллиметровой точностью на подвижных и неподвижных объектах с различной отражающей поверхностью без использования отражателя. Датчик имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Дистанция (расстояние до объекта) от 0,1 до 500 м (с отражателем) и до 100 м на любой поверхности
Погрешность измерения ± 1 мм
Разрешение 0,1 мм
Источник света Лазер измерительный LK2 (635 нм, красный)
Энергообеспечение 10...30 VDC
Температурный режим -40...+60°C
Класс защиты IP 00
Выходы 2 логических программируемых и 1 аналоговый 4...20 мА
Входы 1 триггер вход/выход, 3...30 В.
Время измерения от 10 мс и более
Интерфейсы RS232, RS422, RS485, опционально - SSI, Profibus DP-V0 Slave
Дивергенция лазера 0,35 mrd, то есть при дистанции 10 м диаметр луча 3,5 мм, а при 100 м диаметр 35 мм
Средняя наработка до отказа (MTTF) 100000 часов при 25°C
Измерение при скорости объекта от 0 до 100 м/с
