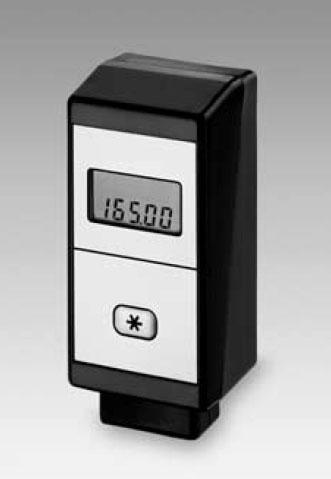

Указатель требуемого положения при мануальной установке шпинделя. Указатель дополняет систему позиционирования шпинделя multicon. При этом могут быть индицированы установочные позиции вращаемых рукяток, ползунков, линейных регуляторов и т.д. в непосредственной близости от установочного агрегата. Наладчик считывает с двухстрочного LCD-дисплея данные о текущем положении шпинделя, чтобы рационально достичь нового заданного положения. Предпринимаемые установки регистрируются посредством кнопки. Последовательный интерфейс RS485 обеспечивает соединение с компьютером или блоком SPS.
Напряжение 24 VDC
Дисплей Двухстрочный LCD с подсветкой, отображает текущее и требуемое значение положения.
Энергоснабжение датчиков 30 мА
Интерфейс RS485, ASCII-Protokoll
Степень защиты IP65
Особенности Кнопка регистрации и подтверждения заданных значений
Рабочая температура 0...+50 °C
Рекомендуемые принадлежности и документация:
Z 178.AW1 Штеккер со встроенным выходным сопротивлением 120 Ом
Z 178.B01 Штеккер M8 без кабеля
Z 178.D05 Сигнальный и силовой кабель мастер для N150, 5 м
Z 178.S01 Кабельный штеккер M8 без кабеля
Z 178.V01 Соединительный кабель N150 к N150, 1 м
