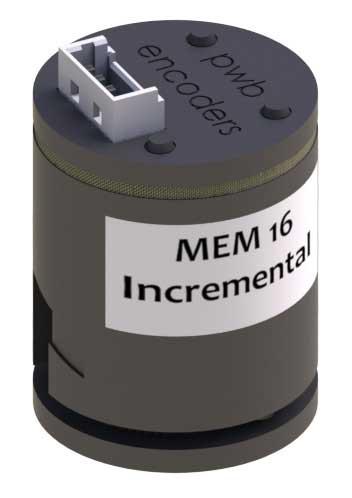

MEM 16 IE - это миниатюрный надежный недорогой магнитный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для высокоскоростных бесщеточных двигателей, приложений обратной связи двигателя и управления скоростью вращения. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 4-контактного разъема Molex.


Напряжение 5 В
Число импульсов на оборот 001 / 002 / 003 / 004 / 125 / 126 / 127/ 128/ 256 / 512/ 1024
Максимальная частота 500 кГц
Температура -30 ... 85 °C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 1.500 / 2.000 / 2.500 / 3.000 / 3.175
Размеры Ø16.0 x 22.6 мм
Вес 7 гр.
Выходной сигнал TTL
Число выходных каналов 2
Исполнение 1 2 прямых выхода
Рекомендуемые принадлежности и документация:

Кабель 300 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
