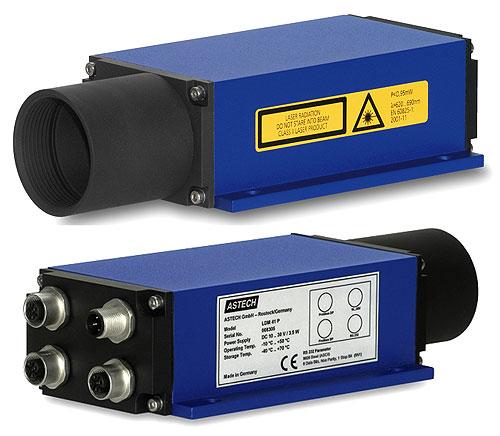

LDM41PN и LDM42PN измеряют с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс Profinet и RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц.

Лазерный датчик LDM41PN / LDM42PN представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения с интерфейсом Profinet. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM41PN обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. LDM42PN предназначен специально для работы с объектами, имеющими поверхность белого цвета. Опционально поставляются исполнения дальномеров LDM41PN/h и LDM42PN/h со встроенным автоматическим обогревом.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Датчик имеет интерфейс Profibus DP, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Технические характеристики:

  • Дистанция (расстояние до объекта): от 0,1 до 30 м, в зависимости от отражающей поверхности до 100 м
  • Погрешность измерения: ± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
  • Разрешение: 0,1 мм, свободно масштабируется
  • Источник света: Лазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, 650 нм, красный)
  • Энергообеспечение: 10...30 VDC
  • Потребляемая мощность: 1,5 Вт
  • Температурный режим: -10...+50°C
  • Класс защиты: IP 65
  • Размеры корпуса, мм: 187 х 96 х 50 мм
  • Повторяемость результатов: в диапазоне 0,5 мм
  • Выходы: 1 логический программируемый и 1 аналоговый 4...20 мА
  • Вес прибора: 0,85 кг
  • Время измерения: 0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
  • Интерфейсы: RS232 или RS422, Profinet (100 Мб/сек)
  • Дивергенция: лазера 0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
  • Средняя наработка до отказа (MTTF): 100000 часов при 25°C
  • Опционально: Кабель длиной 2; 5 или 10 м
  • Опционально: Кабель для программирования PCCAB/LDM4x
  • Опционально: Бокс для подключения CBOX/LDM4xA
  • Опционально: Тепловая защита HPF/LDM4xAA
  • Опционально: Программное обеспечение LDMTOOL
