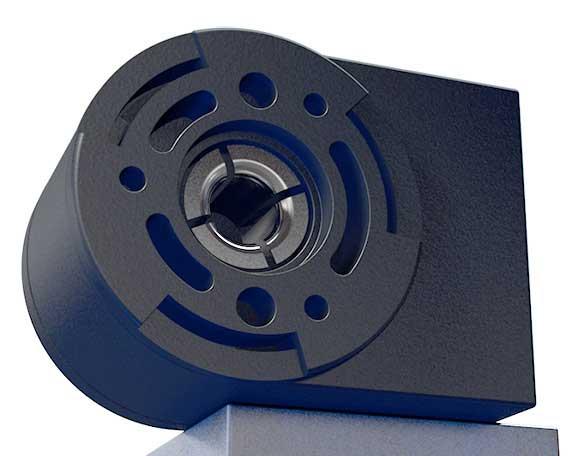

AE30 - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 6-контактного разъема Molex.


Напряжение 5 В
Число импульсов на оборот 001 / 002 / 004 / 008 / 050 / 064 / 100 / 108 / 120 / 124 / 125 / 128 / 150 / 160 / 200 / 250 / 256 / 300 / 360
Максимальная частота 60 кГц
Температура -20 ... 85 °C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 4.000 / 6.000
Размеры Ø31.0 x 15.8 мм
Вес 7 гр.
Выходной сигнал TTL
Исполнение 1 AE30-PU (2 прямых и 1 индексный выход 90°), pull-up
Исполнение 2 AE30-PP (2 прямых и 1 индексный выход 90°), push-pull
Исполнение 3 AE30-LD (2 прямых, 2 инверсных и 2 индексных выхода), драйвер AM26C31
Рекомендуемые принадлежности и документация:

  • Кабель 300 мм (UL1061 / AWG28)
  • Адаптеры для различных электродвигателей
  • Центровочное приспособление для различных валов
  • Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
