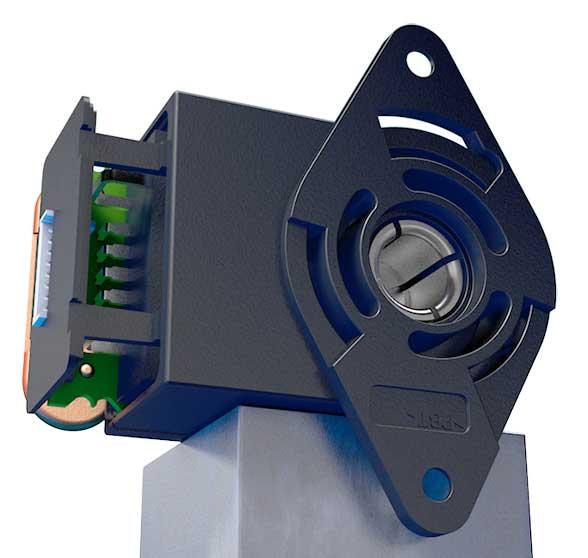

AE 30F - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex.


Напряжение 5 В
Число импульсов на оборот 100 / 200 / 256 / 360 / 400 / 500 / 512 / 1000 / 1024 / 2000 / 2048 / 2500 / 4000 / 4096 / 5000
Максимальная частота 100 кГц
Температура -40 ... 100°C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 1.800 / 2.000 / 2.300 / 2.500 / 3.000 / 3.175 / 3.969 / 4.000 / 4.763 / 5.000 / 6.000 / 6.350 / 8.000
Размеры 42.5 x 31.0 x 23.9 мм
Выходной сигнал TTL
Исполнение 1 AE30F-PU (2 прямых и 1 индексный выход 90°), pull-up
Исполнение 2 AE30F-LD (2 прямых, 2 инверсных и 2 индексных выхода), драйвер AM26C31
Рекомендуемые принадлежности и документация:

  • Кабель 300 мм (UL1061 / AWG28)
  • Адаптеры для различных электродвигателей
  • Центровочное приспособление для различных валов
  • Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
