Описание

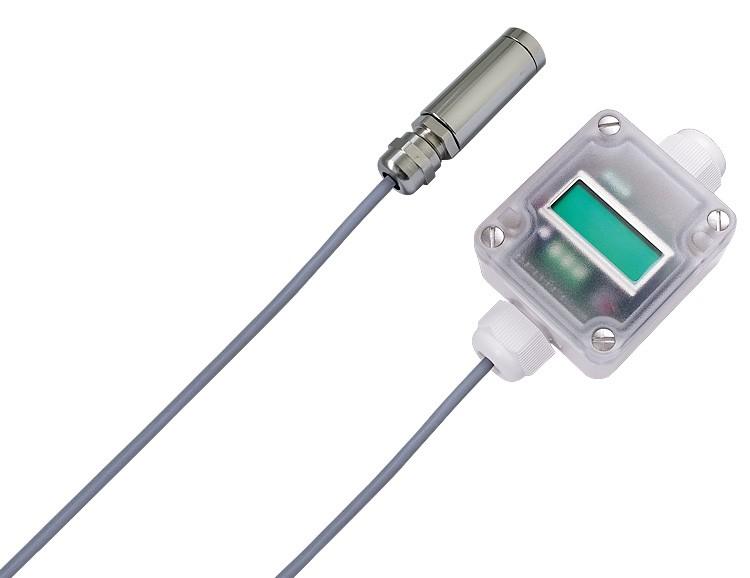

Измерительный преобразователь влажности RRF(P)/A, с датчиком маятникового типа, измеряет относительную влажность 0...100% отн. вл. окружающего воздуха с помощью емкостного сенсора и преобразует значение этого измерения в унифицированный выходной сигнал 0-10 В или 4-20 мА. Датчик влажности хорошо защищен от загрязнений фильтром из керамики. Датчик влажности можно при необходимости точно калибровать по месту с помощью офсетного регулятора.

Технические характеристики

• Диапазон измерения отн. влажности: 0...100% отн. вл.
• Точность: ±3% отн. вл. (30%...70% отн. вл., иначе ±5% отн. вл. при 20°C)
• Зависимость от температуры: < 0,02% отн. вл. / °C (варианты напряжения), < 0,04% отн. вл. / °C (варианты тока)
• Долговременная стабильность: ±1%/год
• Измерительный элемент: емкостный датчик влажности
• Защита сенсора : привинчиваемый нержавеющий металлокерамический фильтр
• Скорость потока : < 2 м/с
• Напряжение питания 0-10 В : 24 В AC/DC (±5%)
• Напряжение питания 4-20 мА: 15...36 В DC (U раб. мин = 15 В + R нагр.*0,02A)
• Потребление тока при 0-10 В : Типично 10 мА
• Потребление тока при 4-20 мА : макс. 20 мА
• Аналоговый выход 0-10 В : 3-проводная схема, ток нагрузки <0,1 мА
• Аналоговый выход 4-20 мА: 2-проводная схема (преобразователь измеряемой величины), макс. R нагрузки (Ом) = (+U раб. - 15 В) / 0,02 A
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Соединительный кабель: 2 м ПВХ-провод
• Корпус : Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод: PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки
• Дисплей : опциональный ЖК-дисплей, для индикации фактической влажности непосредственно на месте
• Материал: маятник: Никелированная латунь
• Размеры: Защитная трубка:диаметр 16 x 60 мм
• Вид защиты: IP65
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая: температура датчик: -20...+80°C, электроника: -30...+70°C
• Температура хранения: -20...+50°C
• Монтаж: Винтовое соединение
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
