Артикул:
И-0001281
Описание

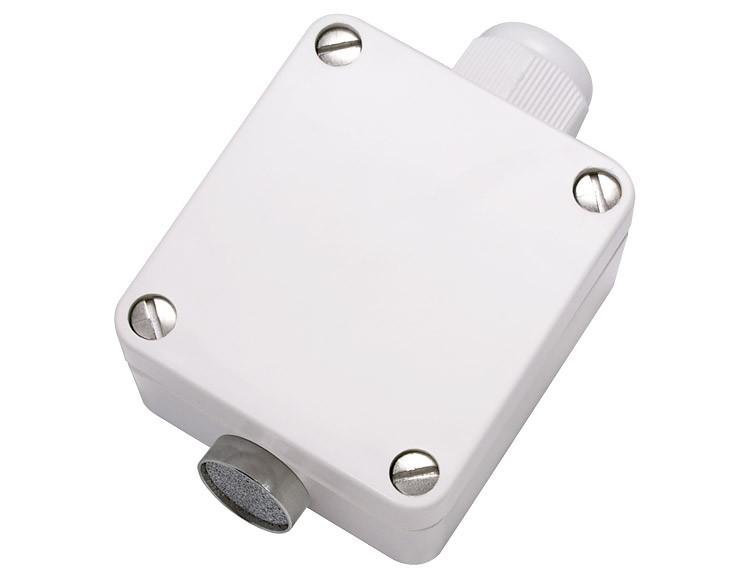

Датчик качества воздуха CO2-A/A измеряет концентрацию CO2 в окружающем воздухе в диапазоне 0-10000 частей на миллион, работающий по недисперсионному инфракрасному (НДИК) методу. Измерительный преобразователь преобразует результат измерения для дальнейшей обработки в линейный выходной сигнал 0-10 В. В зависимости от актуальных окружающих условий, может выполняться балансировка нуля на приборе с помощью ручной калибровки. Датчик качества воздуха с регулярными интервалами выполняет автоматическую самокалибровку, благодаря чему обеспечивается долговременная стабильность измерения концентрации углекислого газа.
Технические характеристики
• Измеряемый газ: Углекислый газ СО2
• Диапозон измерения CO2: 0-2000 частей на миллион (необязательный: 0-5000 частей на миллион, 0-10000 частей на миллион)
• Точность: ±100 частей на миллион + макс. ±5% измеряемой величины (при 20°C, 1013 мбар)
• Зависимость от температуры: 5 частей на миллион/K
• Зависимость от давления: 1,6% МВт/кПа
• Время реакции (t90): < 5 мин
• Долговременная стабильность: ±1% итоговой величины/год
• Измерительный элемент: Недиспергирующий инфракрасный сенсор (НДИК)
• Защита сенсора: Керамический фильтр
• Время инициализации: 10 минут
• Напряжение питания: 24 В AC/DC (±5%)
• Потребление тока: диаметр 100 мА
• Аналоговый выход 0-10 В: 3-проводной разъем
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Корпус: Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод: PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки
• Размеры: Корпус: длина 64 x ширина 58 x высота 34,5 мм
• Вид защиты: IP65
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура: 0...+50°C
• Температура хранения: -20...+50°C
• Выход в рабочий режим: После включения прибора выполняется самодиагностика и термостатирование. В зависимости от условий окружающей среды этот процесс длится около 10 минут, причем в это время выдаваемое напряжение аналогового сигнала отличается от фактического значения измерений.
• Автоматическая калибровка: Повторная автоматическая калибровка выполняется с интервалом в 7 дней, благодаря чему компенсируются возможные дрейфы и достигается отличная долговременная стабильность. Опционально это может быть активировано на заводе-изготовителе.
• Ручная калибровка: Ручная калибровка выходного сигнала на 400 частей на миллион (нулевая точка) запускается нажатием кнопки на плате (удерживать нажатой прибл. 5 секунд, пока не мигнет светодиод). Перед этим необходимо обеспечить непрерывный режим работы в течение минимум 10 минут с приточным воздухом. После успешной калибровки светодиод деактивируется.
• Монтаж: Винтовое соединение
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
