Описание

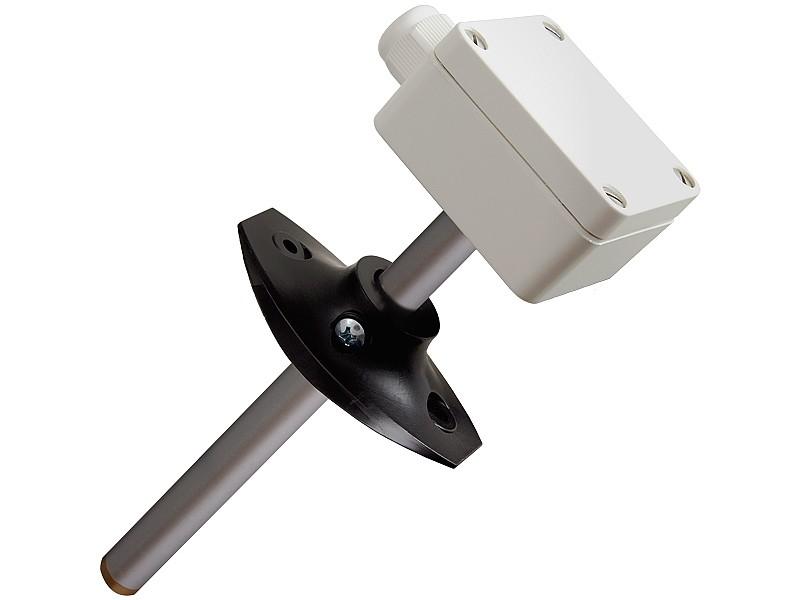

Датчик смешанных газов KL/A определяет качество воздуха в диапазоне 0...100 % по отношению к эталонному газу. Для последующей обработки выдается линейный выходной сигнал 0-10 В, 0-20мА, 4-20 мА или срабатывает замыкающий контакт. При вводе в эксплуатацию можно с помощью ручной калибровки на приборе установить качество воздуха, определенное как нормальное для окружающей среды. Датчик качества воздуха периодически проводит автоматическую калибровку, таким образом, полностью сводится на нет постепенный дрейф нуля и старение сенсорного элемента в процессе эксплуатации.

Технические характеристики

• Диапазон измерения VOC: 0...100% (хорошее / плохое качество воздуха, относительно эталонного газа)
• Точность: ±25% итоговой величины
• Время реакции (t90): макс. 60 с (при 5% изменений)
• Долговременная стабильность: < 15% итоговой величины/год при стандартной нагрузке
• Измерительный элемент: VOC-сенсор на основе оксида металла
• Защита сенсора: привинчиваемый нержавеющий металлокерамический фильтр
• Время инициализации : 1 час
• Напряжение питания : 24 В AC/DC (±5%)
• Потребление тока: макс. 60 мА
• Аналоговый выход 0-10 В : 3-проводной разъем, мин. сопротивление нагрузки 100 кОм
• Аналоговый выход 0/4-20 мА: 3-проводная схема, сопротивление нагрузки < 500 Ом
• Выход сигнала тревоги: Беспотенциальный замыкающий контакт, задание порогового значения посредством 270° потенциометра
• Электрическое подключение : Винтовые клеммы макс. 1,5 мм?
• Корпус : Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод : PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки
• Материал: Защитная трубка: Алюминий
• Размеры: Защитная трубка:диаметр 16 x 190 мм
• Вес: 250 g
• Вид защиты: IP65
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура: 0...+50°C
• Температура хранения: -20...+50°C
• Выход в рабочий режим: После включения прибора происходит самодиагностика и термостатирование. Этот процесс длится, в зависимости от условий окружающей среды, приблизительно 1 час, причем выданное в это время аналоговое напряжение отличается от фактического значения измерения.
• Автоматическая калибровка: Автоматическая повторная калибровка происходит с интервалом 4 недели и при необходимости может быть деактивирована посредством перемычки. Во время этого интервала прибор должен снабжаться свежим воздухом в течении минимум 10 минут.
• Ручная калибровка: Ручная калибровка исходного сигнала на 1 В (нулевая точка) запускается нажатием кнопки на плате (удерживать нажатой примерно 5 секунд, пока не начнет мигать светодиод). Перед этим нужно обеспечить непрерывную работу минимум до 2 часов при воздухе, определенном как воздух обычного качества. После успешной калибровки светодиод деактивируется.
• Монтаж: Крепление с помощью монтажного фланца (в комплекте поставки)
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
