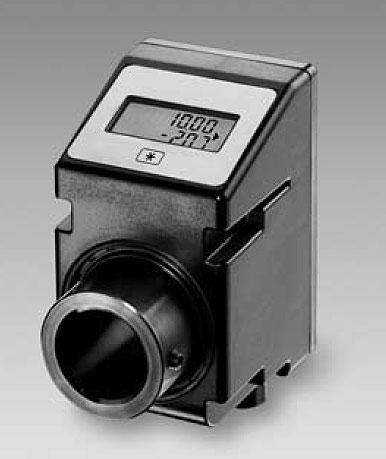

Индикатор для мануальной установки положения шпинделя. Индикатор положения шпинделя N141 позволяет наладчику производить мануальную установку положения шпинделя. Существенное преимущество системы - экономия времени при пусконаладке, при переоснащении, при смене задания, также вывод сообщений об ошибке при установке шпинделя. Система работает в абсолютных величинах, изменение положения шпинделя регистрируется как в рабочем, так и в обесточенном состоянии. Наладчик считывает с двухстрочного LCD-дисплея данные о текущем положении шпинделя, чтобы рационально достичь нового заданного положения. Стрелка указывает на необходимое направление вращения. Последовательный интерфейс RS485 обеспечивает соединение до 32 индикаторов положения N150 с компьютером или блоком управления SPS. Для комплектного решения предлагается также Memory Controller N240 в качестве децентрализованного терминала для управления процессом и сохранения данных. Всего до 100 возможных комбинаций положений (рецептур) могут быть сохранены в памяти посредством простого Teach-In (программирования мануальным самообучением системы). При необходимости простым нажатием кнопки сохраненные рецептуры пересылаются на конкретный индикатор, где отображаются для точной мануальной установки шпинделя.

Напряжение 24 VDC
Дисплей Двухстрочный LCD дисплей с подсветкой, отображает текущее и требуемое значение положения.
Разрешение 2304 шагов на оборот шпинделя
Интерфейс RS485, ASCII-Protokoll
Диаметр вала 20 или 25 мм.
Особенности Переключатель текущее положение / радиус инструмента
Предел измерения, мм -999,99...+9999,99
Предел измерения, дюйм -99.999...+999.999
Число оборотов 4096 / 12 Bit
Вес 200 г.
Принцип измерения Абсолютный многооборотный
Рабочая температура -10...+50 C

Рекомендуемые принадлежности и документация:

Z 165.AW1 Штеккер со встроенным выходным сопротивлением 120
Z 165.B01 Штеккер M16 без кабеля
Z 165.D05 Сигнальный и силовой кабель мастер для N140, N141 и N142, 5 м
Z 165.S01 Кабельный штеккер M16 без кабеля
Z 165.V01 Соединительный кабель SPA к SPA, N140, N141 и N142, 1 м
