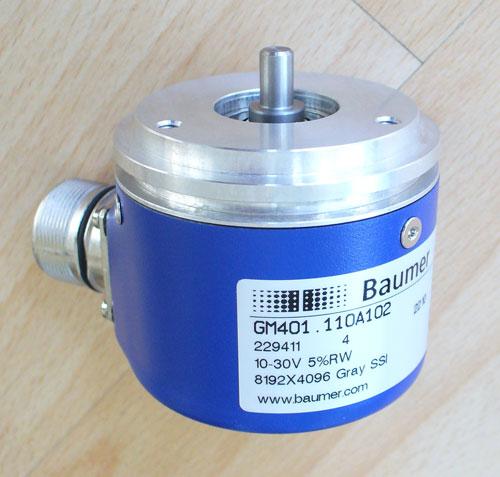

Абсолютный многооборотный оптический энкодер. Автоустановка нуля, самодиагностика. Текущий контроль постоянства кода, напряжения, допустимой частоты, дефектов LED, приемника, стекла, старения. Также возможна поставка специального исполнения дополнительно с инкрементальными сигналами А и В. Вал с осевым отверстием с резьбой, зажимной GM400 или сервофланец GM401.

Напряжение 10...30 VDC
Максимальный ток 50 мA
Интерфейс SSI + инкрементальный трек
Число шагов на оборот 4096 (12 бит)
Число оборотов 16384 (14 бит)
Абсолютная точность +/- 0,025°
Код код Грея или двоичный
Направление вращения CW / CCW программируется
Входы SSI (такт) + управляющие сигналы
Выходы SSI (данные) + RS485 + диагностика
Самодиагностика Да
Максимальная скорость 10000 об/мин
Подключение через Штеккер или кабель
Температура -25...70 °C
Диаметр вала 10 мм (зажимной фланец)
6 мм (сервофланец)
Размеры Диаметр 58 мм, длина 46 мм
Степень защиты IEC 60529 IP 54, IP 65
Вес 400 г
Особенности Дополнительный инкрементальный трек

Рекомендуемые принадлежности и документация:
Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.033 Переходник для зажимного фланца на 65 мм
Z 119.035 Подшипниковая насадка для сервофланца
Z 182.001 Штеккер без кабеля
Z 182.003 Штеккер с 2м кабелем
Z 182.005 Штеккер с 5м кабелем
Z 182.007 Штеккер с 10м кабелем
