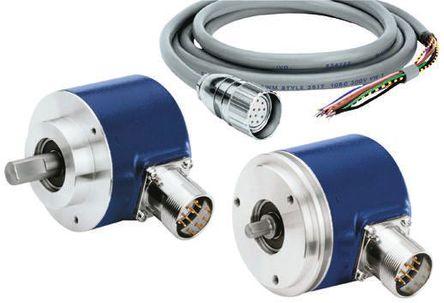

Компактный энкодер высокого разрешения.

Выходные каналы A,B,N (нулевой импульс), прямые и инвертированные. Выход реализован по двухтактной симметричной схеме или RS422. Аксиальное или радиальное подключение через штеккер М23 кабелем 1м.

Напряжение 5 VDC или 4,75...30 VDC
Импульсов / оборот 6.000 ... 80.000 (на выбор) или 5 ... 6000 (на выбор)
Максимальная частота 150 кГц ... 300 кГц (на выбор)
Максимальный ток 30 мA при 24VDC, 60 мA при 5VDC
Температура -20...85  C.
Степень защиты IEC 60529 IP 54, IP 65
Максимальная скорость 10.000 об/мин.
Диаметр вала 6 мм (G0356) или 10 мм. (G0355)
Размеры Диаметр 58 мм, длина 40мм.
Вес 250 г.

Рекомендуемые принадлежности и документация:

Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.033 Переходник для зажимного фланца на 65 мм
Z 119.035 Подшипниковая насадка для сервофланца
Z 141.001 Штеккер без кабеля
Z 141.003 Штеккер с 2м кабелем
Z 141.005 Штеккер с 5м кабелем
Z 141.007 Штеккер с 10м кабелем

Дата Наименование Производитель Комментарий
18/06/14 Энкодер G0355.A70C325 (2 шт) Baumer IVO г. Москва
